昌利鋸片專利：一種低噪音低應力金剛石鋸片

2017-1-11 10:55:29 次瀏覽

申請?zhí)枺?01620677995.X

申請人：湖北昌利超硬材料有限公司

發明人：顧駿朱華磊郭杰華李永輝


　　本實用新型涉及一種低噪音低應力金剛石鋸片，屬于切削工具領域，包括內圓盤，所述內圓盤中心處設有安裝孔，所述安裝孔內壁設有固定環，所述內圓盤外側焊接有外圓盤，所述外圓盤兩側對稱設有若干第一鋸齒，所述第一鋸齒任意兩兩之間均勻設有若干第二鋸齒，所述第一鋸齒直線側與相鄰的第二鋸齒之間設有矩形凹槽，所述第二鋸齒相鄰兩兩之間設有箭頭型凹槽，所述內圓盤上由圓心向外設有若干組溝槽，所述溝槽的弧度沿內圓盤內徑方向逐漸減小，可以有效降低切削過程中產生的應力，提高圓盤的使用壽命，還可以降低噪音，實用性強。

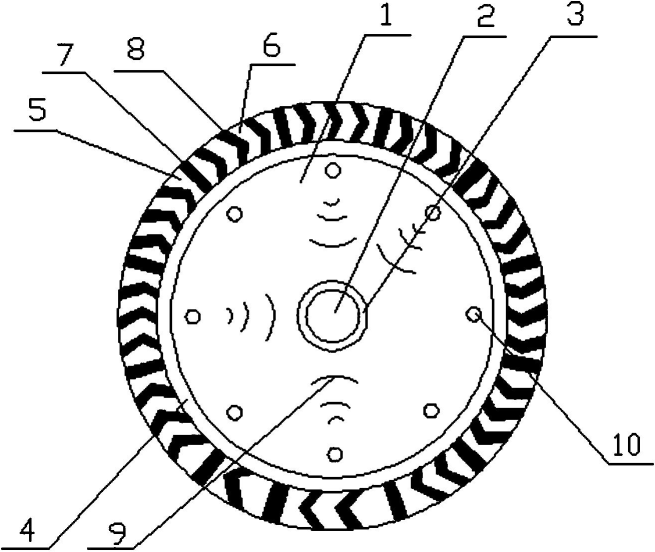

　　主權利要求：1.一種低噪音低應力金剛石鋸片，包括內圓盤(1)，其特征在于，所述內圓盤(1)中心處設有安裝孔(2)，所述安裝孔(2)內壁設有固定環(3)，所述內圓盤(1)外側焊接有外圓盤(4)，所述外圓盤(4)兩側對稱設有若干第一鋸齒(5)，所述第一鋸齒(5)任意兩兩之間均勻設有若干第二鋸齒(6)，所述第一鋸齒(5)直線側與相鄰的第二鋸齒(6)之間設有矩形凹槽(7)，所述第二鋸齒(6)相鄰兩兩之間設有箭頭型凹槽(8)，所述內圓盤(1)上由圓心向外設有若干組溝槽(9)，所述溝槽(9)的弧度沿內圓盤內徑方向逐漸減小。

分享到：微信新浪微博騰訊微博 QQ空間 QQ好友復制網址更多

關鍵詞：專利鋸片：一種低噪音低應力金剛石鋸片
