金剛石鋸片的橫向振動特性實驗環境及試驗方法

【發布時間】2019-8-14 17:12:10 【來源】 【作者】Admin 【瀏覽量】

  金剛石鋸片的橫向振動特性實驗在以下環境中進行。

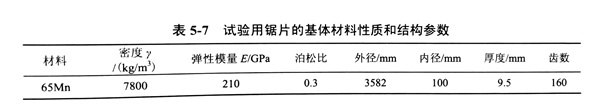

  (1)被測對象為金剛石鋸片基體,具體參數如表所示。


金剛石鋸片的橫向振動特性實驗環境及試驗方法

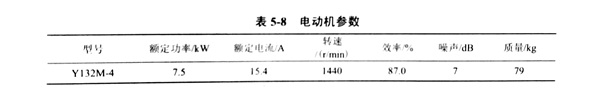

  (2)金剛石鋸片安裝方式:采樣直徑為600mm的法蘭盤固支安裝試驗臺電動機技術參數如表所示。


金剛石鋸片的橫向振動特性實驗環境及試驗方法


  (3) 環境溫度為15'C。


  (4) 噪聲源包括車間內起重機、周邊工位的大型平面磨床、立式車床、平片作臺等。


  (5) 采樣頻率為60kHz。


  (6) 傳感器選用基恩士公司生產的 LK-G5001 型高精度 CMOS 激光位移傳器,控制器 LK-G80。


  (7) 采集卡選用美國國家儀器公司生產的 M 系列 PC1-6221 型。


  (8) 編碼器選用歐姆龍 E6B2-CWZ6C 增量型, 其技術參數如表所示。


金剛石鋸片的橫向振動特性實驗環境及試驗方法


  具體實驗步驟如下:


  (1)安裝金剛石鋸片,調整激光位移傳感器在滑軌上位置,使之處于鋸片齒槽邊緣,如圖所示。


金剛石鋸片的橫向振動特性實驗環境及試驗方法



  (2) 開啟撿測系統,然后啟動硬件自檢。

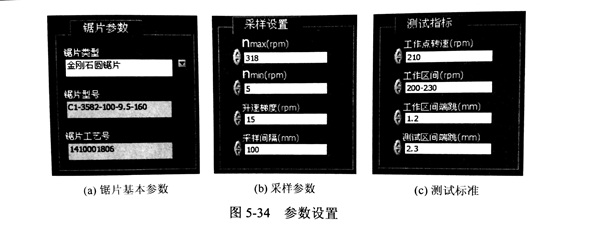

  (3) 完成鋸片基本參數設置、采樣參數設置及標準設定,如圖所示。


  (4) 啟動數據采集模塊,系統自動控制電機轉速的變化,并在每個轉速梯度定后采集振動信號,同時完成數據處理、顯示、分析和保存。


  (5) 查看歷史數據,并輸出報表文件。


  以上就是金剛石鋸片的的橫向振動特性實驗的環境及方法。
