金剛石切割片進行模態試驗時采用的支撐方式通常分為自由支撐、固定支撐和原裝支撐。

  自由支撐是指金剛石切割片采用懸空方式，不接觸地面的支撐方式。

  固定支撐是給予金剛石切割片一定約束的支撐方式。

  為了研究切割片的動態特性，防止其切割石材過程中發生共振，本試驗選用原裝支撐，模擬與金剛石切割片工作時相同的支撐。

  模態試驗一般采用的傳感器有位移傳感器和壓電式傳感器。

  位移傳感器一般用于測量大型機構，如火車、船舶、地基、飛機等。

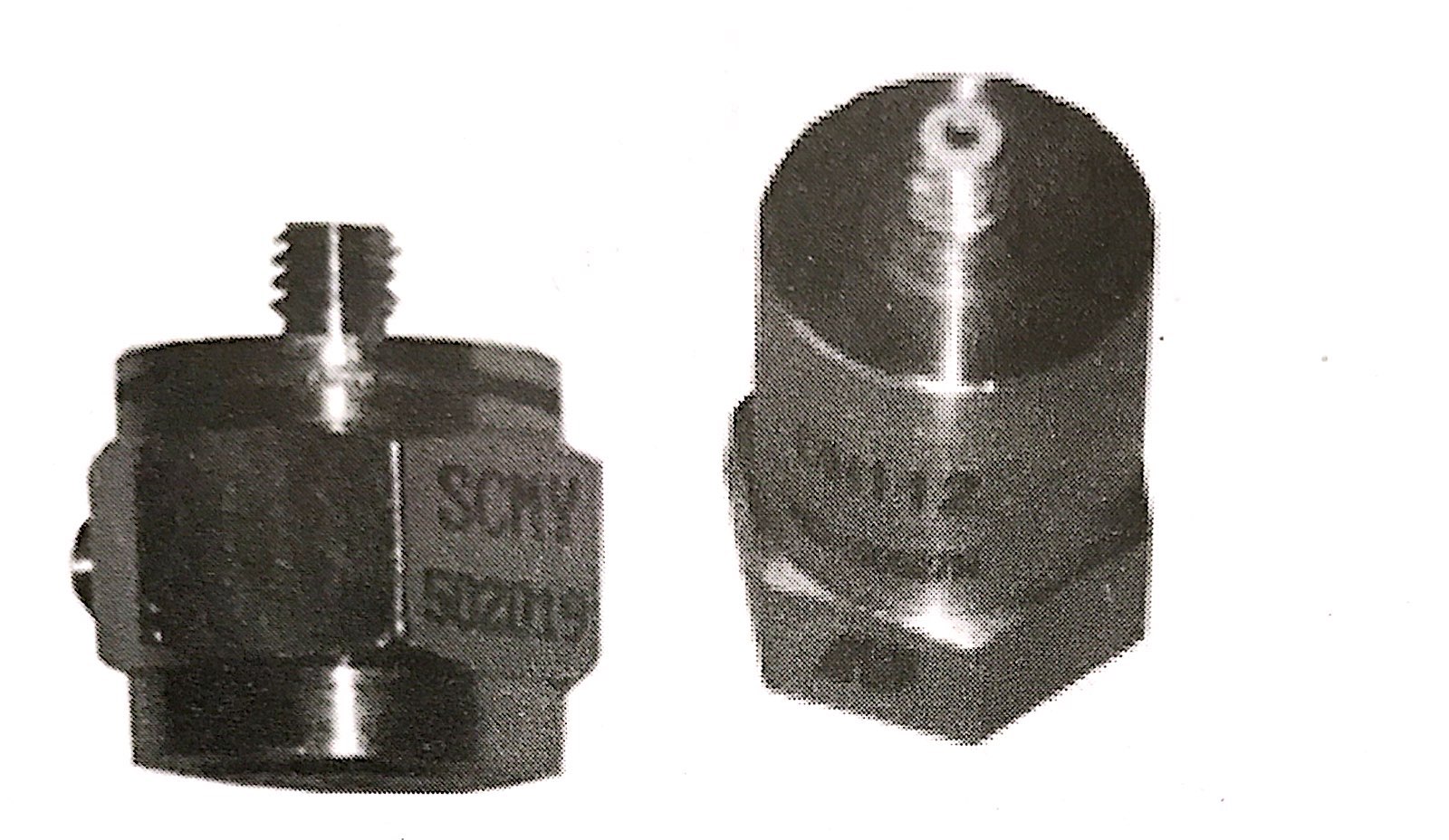

  壓電式傳感器的敏感元件由壓電材料制作，它可識別機械信號并轉化為電信號。

  壓電傳感器常與電荷放大器配合使用，用于測量低頻小型機構的固有頻率。

  金剛石切割片為小型機構故采用壓電式加速度傳感器。
